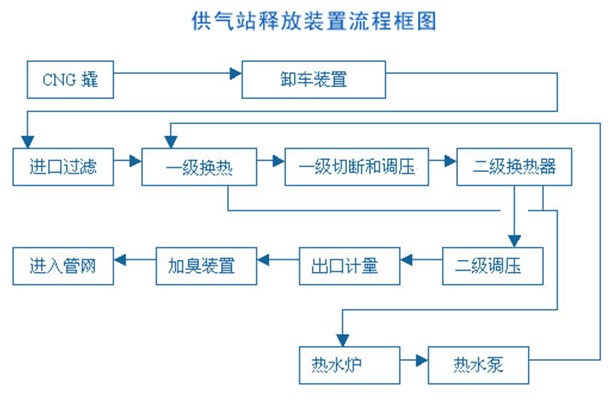

供氣站釋放裝置流程說明

　　首先，用汽車頭把充滿壓縮天然氣的車?yán)凉庹?，把卸氣臺上的高壓軟管與CNG撬連接，通過高壓管路，天然氣進入釋放裝置。

　　天然氣進入釋放裝置后，先經過過濾器，再經一級換熱器進行加熱，加熱后的天然氣由一級調壓器把壓力調至1. 6～2.0MPa，再進入二級調壓器，把壓力調至所要求的壓力。在換熱、調壓過程中，具有天然氣溫度低保護、一級出口壓力超壓保護(超壓切斷和安全放 散)，釋放裝置出口后壓力超壓保護(超壓切斷和安全放散)。壓縮天然氣經釋放裝置調壓后，再經計量和加臭，進入管網。

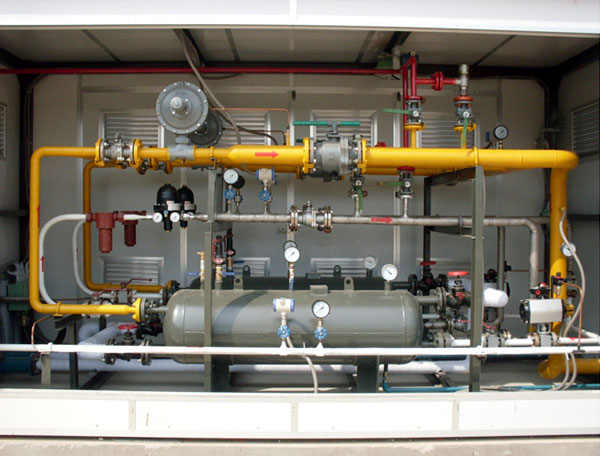

　　調壓、計量裝置的性能

　　雙入口兩路配置，采用一開一備形式，每路相互獨立，必要時兩路同時工作。每路兩級減壓、兩級換熱，兩級減壓保證減壓分配合理、穩定，兩級換熱保證壓縮 天然氣在減壓后溫度在5℃左右。一級調壓器出口前壓力等級為25 MPa，一級調壓出口壓力為1. 6～2.0 MPa，二級調壓器出口壓力為0.1～0.4MPa(或者根據用戶需要)，由于壓縮天然氣調壓、計量裝置的工作壓力比較高(20MPa)，而且壓力變化范 圍大，因此嚴格要求調壓、計量裝置結構的合理性，還要充分考慮到調壓、計量裝置的選材配套的安全可靠性。調壓、計量裝置在安全運行上采取了冗余設計，以保 證信號的實時和可靠性，具有自動調壓、自動切斷和自動報警功能?？?cè)肟趲Ьo急切斷閥，實現每出現任何故障，立即切斷入口氣源，保證人身和調壓裝置的安全。 每路一級調壓閥帶切斷和兩級超壓放散、控制采用雙路冗余報警連鎖，保證整套裝置的安全運行。
